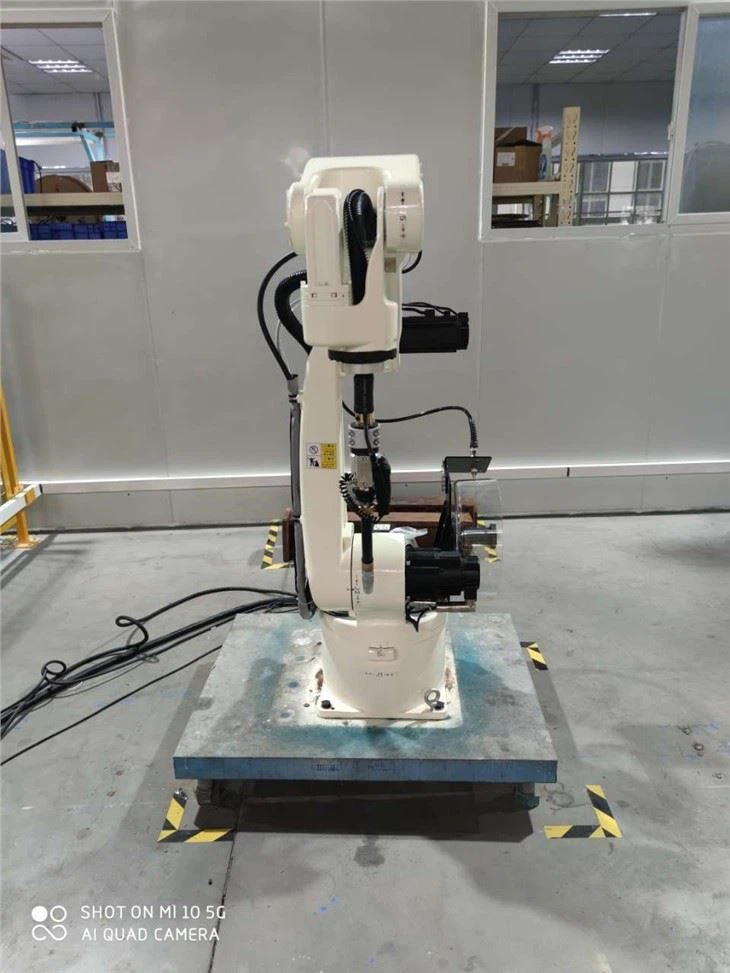

Mesin Kimpalan Robotik RJH615E
- Robot kimpalan dengan muatan 15kg, jejari kerja 2000mm
- Struktur berongga menyepadukan semua wayar di dalam lengan robot
- Operasi mudah dengan pakej program kimpalan tetap
- Teknologi pengesanan kimpalan untuk memastikan ketepatan yang tinggi
Description/kawalan
Parameter teknikal
Ciri-ciri Produk Mesin Kimpalan Robotik Industri
1. Struktur berongga: semua wayar semuanya disepadukan di dalam lengan robot, dengan pendawaian optimum untuk mengelakkan gangguan kabel.
2. Operasi mudah: paparan operasi direka bentuk dengan ikon, dan pekerja tanpa pengetahuan pengaturcaraan juga boleh mengendalikannya.
3. Teknologi pengesanan titik permulaan: digunakan untuk mengimbangi kesilapan model dan pengeluaran di tapak.
4. Teknologi pengesanan kimpalan: elakkan masalah proses yang disebabkan oleh ubah bentuk kimpalan.
5. Teknologi kawalan bersepadu: pautan lima paksi, operasi mudah dan julat aplikasi yang luas.
6. Teknologi pengaturcaraan luar talian: keserasian yang baik, sesuai untuk mengimpal bahan kerja geometri kompleks.
7. Kami boleh menyesuaikan robot kimpalan mengikut keperluan pelanggan.
Parameter Teknikal Lengan Mesin Kimpalan Robotik
| Model | RJH615 | |
| Darjah kebebasan | 6 | |
| Muatkan Maks./Dinilai | 15kg | |
| Jejari kerja maksimum | 2000mm | |
| Ketepatan kedudukan berulang | ±0.05mm | |
| Julat pergerakan | J1 | ±165 darjah |
| J2 | -175 darjah /+75 darjah | |
| J3 | -15ijazah /+260 ijazah | |
| J4 | ±170 darjah | |
| J5 | ±180 darjah | |
| J6 | ±400 darjah | |
| Kelajuan maksimum | J1 | 220 darjah /s,3.84rad/s |
| J2 | 200 darjah /s,3.49rad/s | |
| J3 | 220 darjah /s,3.84rad/s | |
| J4 | 330 darjah /s,5.75rad/s | |
| J5 | 420 darjah /s,7.33rad/s | |
| J6 | 600 darjah /s,10.47rad/s | |
| Momen inersia yang dibenarkan | J6 | 1kg㎡ |
| J5 | 2.2kg㎡ | |
| J4 | 2.8kg㎡ | |
| Tork yang dibenarkan | J6 | 32Nm |
| J5 | 52Nm | |
| J4 | 60Nm | |
| Persekitaran aplikasi | Suhu | 0 darjah -45 darjah |
| Humedad | 20%-80% | |
| Otros | Elakkan terkena gas dan cecair yang mudah terbakar atau menghakis, Jauhi daripada bunyi elektronik(plasma) | |
| Panjang kabel loket mengajar | 8m | |
| Panjang talian sambungan badan-kabinet | 6m | |
| Parameter I/O | Pin: 31Pin input(NPN), 30Pin output(NPN); | |
| Talian isyarat dikhaskan | / | |
| Tiub pneumatik | / | |
| Kapasiti bateri | 6.9KVA | |
| Kuasa yang diberi nilai | 5KW | |
| Voltan Ternilai | 3 Fasa AC 380V | |
| Nilai semasa | 9.3A | |
| Tahap perlindungan lengan robot | IP67 | |
| Tahap perlindungan kabinet elektrik | IP53 | |
| Kaedah pemasangan | Tanah, Terbalik, Lekap sisi | |
| Berat mesin/kotak kuasa | 295kg/90kg | |
Beberapa Gambar Kimpalan Mesin Kimpalan Robotik
Robot tunggal jenis H dengan dua penentu kedudukan Lekapan robot kimpalan tingkatan 1 Lekapan robot kimpalan bentuk 2
Kes Aplikasi Mesin Kimpalan Robotik RJH615E
Kes1: Kimpalan pintu/badan automotif:
Untuk 28 mata kimpalan, masa kitaran kerja ialah 50 saat, menjimatkan tenaga kerja dan meningkatkan kecekapan pengeluaran
Kes 2: Kimpalan pintu/badan automotif: kimpalan robotik untuk bahagian automotif
· Masa projek: dari proses pendawaian, penyahpepijatan kawalan am PLC, dan pemasangan pakej proses kimpalan, penyiapan projek mengambil masakurang setengah bulan.
· Pada masa ini, lima stesen kimpalan boleh menghasilkan lima produk dengan hanya satu operasi pengimpal.
· Purata sebanyak400 keping/tempat dudukboleh dikimpal setiap hari, dengan jumlah volum kimpalan sebanyak2000 kepingsepanjang hari.
Video aplikasi Mesin Kimpalan Robotik China
Pengenalan Pengeluar Mesin Kimpalan Robotik
HCNC Robot ialah jenama HCNC-Group Ia memfokuskan pada penyelidikan dan pembangunan, pembuatan, aplikasi dan perkhidmatan produk robot industri. Ia adalah kontraktor kejuruteraan terbaik untuk penyelesaian automasi robot dan penyedia terbaik pembuatan pintar dan penyelesaian keseluruhan untuk kilang pintar. Ia mempunyai9 anak syarikatdi Foshan, Chongqing, Shenzhen, Dongguan, Ningbo, Suzhou, Quanzhou, Jiangyin, Nanning, dan4 institut penyelidikandi Foshan, Chongqing, Quanzhou dan Changzhou, meliputi kawasan utama di seluruh China. Kapasiti pengeluaran tahunan ialah10,000 setdaripada robot industri.
Robot HCNC melaksanakan sepenuhnya strategi pembangunan "PCLC". Pada masa ini, kami telah menguasai 4 komponen utama teras robot industri, dan mempunyai 6 siri lebih daripada 40 robot. Mereka telah terus mencapai kejayaan dalam perkakas rumah, elektronik, perkakasan, kereta dan motosikal, dapur dan bilik mandi, pembuatan kasut, bateri litium, tenaga suria dan logistik FMGG. Pengaruh pasaran kami telah berkembang dengan pesat, dan mereka sudah mempunyai keupayaan untuk bersaing dengan jenama robot antarabangsa yang terkenal.
