Sistem Kimpalan Robotik RJH615
· Robot kimpalan dengan muatan 15kg, jejari kerja 2000mm
·Struktur berongga mengintegrasikan semua wayar di dalam lengan robot
·Digunakan secara meluas untuk mengimpal bahagian automotif, kepingan logam, struktur keluli
Description/kawalan
Parameter teknikal
Pengenalan Sistem Kimpalan Robotik
Sistem kimpalan robotik Kumpulan HCNC terdiri daripada robot kimpalan, penentu kedudukan, lekapan kimpalan, saluran pengeluaran automatik, sistem kawalan elektronik, dll. Ia digunakan terutamanya dalam pembuatan kimpalan bahagian auto dan kerja badan, pembuatan kimpalan peralatan kecergasan dan peralatan sukan, dan kimpalan pembuatan perabot logam.
Proses utama sistem kimpalan robotik automatik ialah:
1. Pemasangan bahan kerja secara manual, kemudian robot kimpalan dikimpal mengikut urutan. Kemudian bahan kerja kimpalan pemasangan am akan dipindahkan ke stesen kerja pemasangan melalui meja roller penghantar, dan bahagian pemasangan akan diambil dan dipallet oleh robot.
2. Struktur penghantaran dan penghantaran adalah mudah, yang bermanfaat untuk meningkatkan ketepatan kedudukan ulangan dan kecekapan peredaran bahan kerja;
3. Dengan lekapan automatik, kualiti kimpalan boleh dijamin ke tahap yang terbaik dan kadar hasil boleh dipertingkatkan.
Parameter Robotik Kimpalan
| Model | RJH615 | |
| Darjah kebebasan | 6 | |
| Muatkan Maks./Dinilai | 15kg | |
| Jejari kerja maksimum | 2000mm | |
| Ketepatan kedudukan berulang | ±0.05mm | |
| Julat pergerakan | J1 | ±165 darjah |
| J2 | -175 darjah /+75 darjah | |
| J3 | -15ijazah /+260 ijazah | |
| J4 | ±170 darjah | |
| J5 | ±180 darjah | |
| J6 | ±400 darjah | |
| Kelajuan maksimum | J1 | 220 darjah /s,3.84rad/s |
| J2 | 200 darjah /s,3.49rad/s | |
| J3 | 220 darjah /s,3.84rad/s | |
| J4 | 330 darjah /s,5.75rad/s | |
| J5 | 420 darjah /s,7.33rad/s | |
| J6 | 600 darjah /s,10.47rad/s | |
| Momen inersia yang dibenarkan | J6 | 1kg㎡ |
| J5 | 2.2kg㎡ | |
| J4 | 2.8kg㎡ | |
| Tork yang dibenarkan | J6 | 32Nm |
| J5 | 52Nm | |
| J4 | 60Nm | |
| Persekitaran aplikasi | Suhu | 0 darjah -45 darjah |
| Humedad | 20%-80% | |
| Otros | Elakkan terkena gas dan cecair yang mudah terbakar atau menghakis, Jauhi daripada bunyi elektronik(plasma) | |
| Panjang kabel loket mengajar | 8m | |
| Panjang talian sambungan badan-kabinet | 6m | |
| Parameter I/O | Pin: 31Pin input(NPN), 30Pin output(NPN); | |
| Talian isyarat dikhaskan | / | |
| Tiub pneumatik | / | |
| Kapasiti bateri | 6.9KVA | |
| Kuasa yang diberi nilai | 5KW | |
| Voltan Ternilai | 3 Fasa AC 380V | |
| Nilai semasa | 9.3A | |
| Tahap perlindungan lengan robot | IP67 | |
| Tahap perlindungan kabinet elektrik | IP53 | |
| Kaedah pemasangan | Tanah, Terbalik, Lekap sisi | |
| Berat mesin/kotak kuasa | 295kg/90kg | |

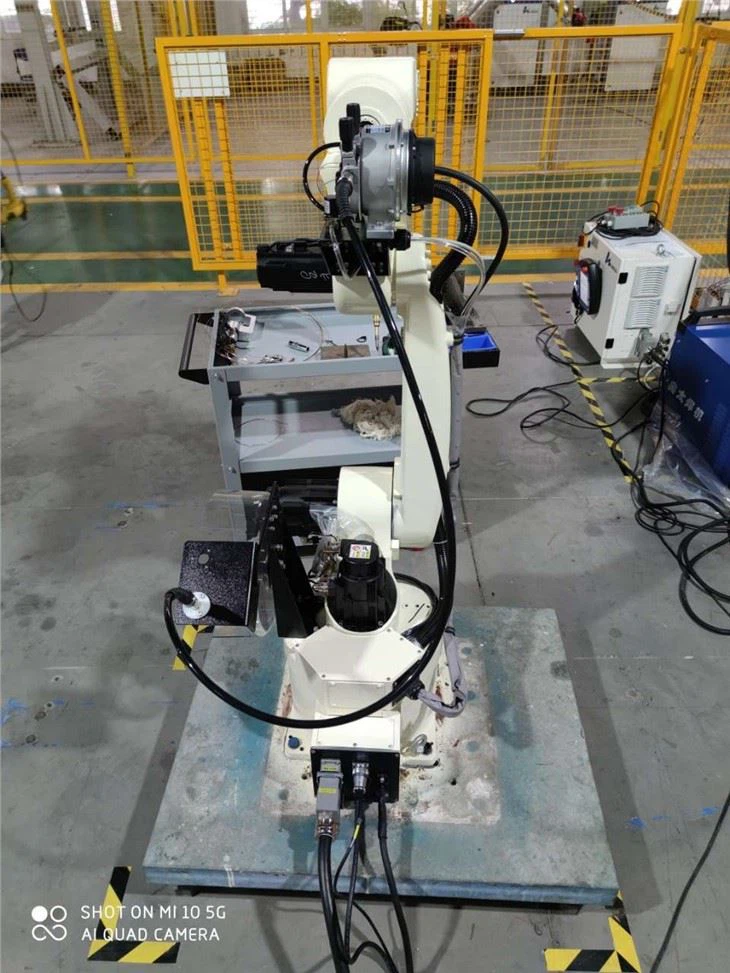

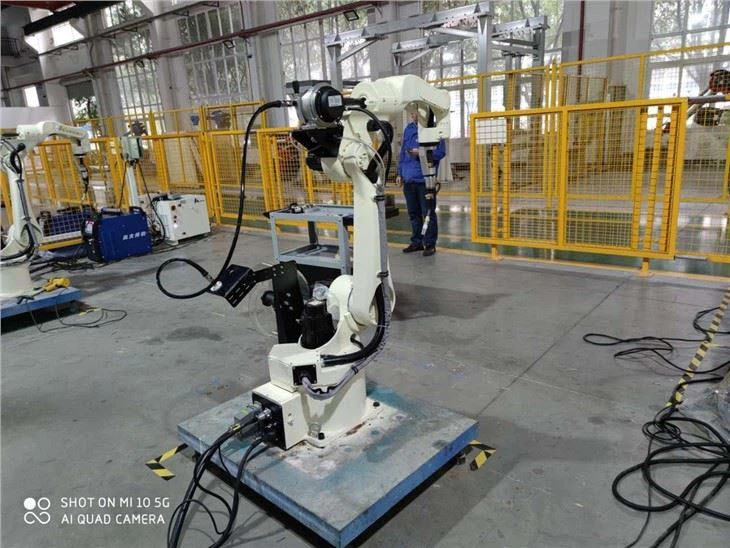

Pelbagai perjalanansistem kimpalan robotik:
Aplikasi sistem kimpalan robotik
Robot kumpulan telah dieksport ke Israel, Mexico, Korea Selatan, Malaysia, dll., sebagai sebahagian daripada sistem bekalan Apple, HP, Dell, Microsoft, Gree, dan Haier, membentuk satu set penyelesaian lengkap dalam bidang 3C, peralatan rumah, peralatan dapur, kereta, dan motosikal, dan lebih daripada 200 robot Kumpulan kini digunakan di pelbagai kilang.
