HNC-848 Sistem Pengawal CNC Gelung Tertutup
- Sistem CNC kawalan gelung tertutup jenis bas semua digital
- Menyokong pelbagai protokol: NCUC, Ethercat, M3
- Menyokong sehingga 4 saluran yang menyokong satu saluran sehingga 9 paksi suapan dan 4 gelendong
- Bilangan maksimum paksi pautan ialah 9, menyokong RTCP
- Menyesuaikan diri dengan pelbagai alat mesin seperti memusing dan mengisar, alat mesin lima paksi, kilang sesondol dan lain-lain.
Description/kawalan
Parameter teknikal
HNC-848 Ciri Utama Pengawal CNC Gelung Tertutup:
1. Perkakasan

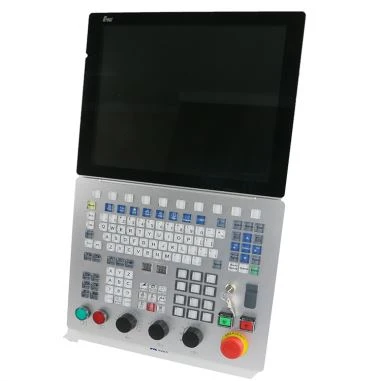

- Panel pengawal: menggunakan panel aloi aluminium yang mempunyai reka bentuk dan tekstur yang elegan; 17-skrin kapasitif inci yang mempunyai resolusi tinggi 1280*1024 (skrin sentuh adalah pilihan untuk pengguna); Papan kekunci CNC berkualiti dengan kekunci kristal dan 12 kekunci tersuai untuk pengguna mengembangkan fungsi.
- Perkakasan sistem: USB 3.0*2, memori sistem 8G, mampu melanjutkan Bluetooth, Wifi dan rangkaian wayarles lain melalui antara muka PCIe.
2. Fungsi perisian
- Fungsi RTCP lima paksi: pengawal CNC gelung tertutup menggunakan model struktur alat mesin umum, menyokong sebarang jenis struktur alat mesin dan sebarang arah paksi putaran, menyokong sehingga 3 paksi linear + 4 alat mesin paksi putar struktur, meliputi 21 jenis alatan mesin lima paksi yang biasa digunakan, dan menyokong fungsi RTCP yang menyediakan dua kaedah pengaturcaraan seperti pengaturcaraan sudut paksi putaran dan pengaturcaraan vektor alat.
- Pemprosesan permukaan condong: fungsi ini boleh mewujudkan sistem koordinat ciri (TCS) pada permukaan condong dan memprogramkannya dalam sistem koordinat ini. Sistem CNC gelung tertutup boleh menyokong penubuhan 20 koordinat ciri, yang mudah digunakan oleh pengguna.
- 3Simulasi D: fungsi ini boleh memperkayakan kaedah pemerhatian dan pemprosesan pengguna kerana ia boleh melakukan simulasi grafik program NC sebelum diproses dan juga melakukan simulasi grafik semasa pemprosesan dalam masa nyata.
- Pengawal CNC gelung tertutup pintar: sistem memperkenalkan konsep pusat APP pintar. Alat pintar APP yang berkaitan dengan sistem CNC, seperti PLC, SSTT, ISCOPE, dan aplikasi tersuai atau buatan sendiri, boleh diletakkan di pusat servis untuk membentuk ekosistem pintar sistem CNC.
3. Ketepatan kawalan yang tinggi
Sistem CNC gelung tertutup menampilkan ketepatan kawalan kedudukan tinggi yang digunakan secara meluas pada mesin bor, mesin pelarik super-ketepatan, pengisar super-ketepatan dan alatan mesin CNC yang lebih besar.
Parameter Teknikal Sistem CNC HNC848:
item | Spesifikasi | HNC{0}} DM | HNC{0}} DT |
Bilangan maksimum paksi dikawal serentak dalam saluran | 9 | 9 | |
Bilangan maksimum paksi suapan | 32 | 32 | |
Bilangan maksimum gelendong dalam saluran | 4 | 4 | |
Bilangan paksi kawalan PMC | 32 | 32 | |
Bilangan saluran | Standard | 1 | 1 |
maksimum | 10 | 10 | |
Spindle/saluran | Standard | 1 | 1 |
maksimum | 4 | 4 | |
Suapan paksi/saluran | Standard | 5 | 4 |
maksimum | 9 | 9 | |
Bilangan maksimum paksi dalam gerakan serentak | 80 | 20 | |
Bilangan maksimum paksi suapan | 64 | 64 | |
Bilangan maksimum paksi/saluran yang dikawal serentak | 9 | 3 | |
Bilangan titik input/output pada maksimum | 4096/4096 | ||
Nama paksi (saluran tunggal) | Tiga paksi asas: X, Y, Z; paksi tambahan: U, V, W, A, B, C | Standard | Bukan Pilihan |
Dua paksi asas: X, Z; paksi tambahan: Y, U, V, W, A, B, C | Bukan Pilihan | Standard | |
Nama paksi (berbilang saluran) | Satu atau dua aksara campur nombor, yang pertama mestilah aksara, cth X1 | Standard | Standard |
Penyegerakan paksi gantri | Standard | Standard | |
Kawalan penyegerakan tangen | Pilihan | Pilihan | |
Kawalan gandingan paksi asas | Pilihan | Pilihan | |
Kotak gear elektronik | Pilihan | Pilihan | |
Carta linear | Pilihan | Pilihan | |
Kawalan paksi condong | Pilihan | Pilihan | |
Metrik/Inci | G20/G21 | Standard | Standard |
Input unit nadi | G22 | Standard | Standard |
Kunci mesin | Standard | Standard | |
Hentian kecemasan | Standard | Standard | |
terlebih perjalanan | Standard | Standard | |
Kawasan perlindungan spatial | Menyediakan perlindungan untuk bahan kerja dan alatan | Pilihan | Pilihan |
Had perisian | Standard | Standard | |
Pembebasan/penangkapan paksi dinamik | G101/G102 | Standard | Standard |
Penyegerakan antara saluran | G104.0 hingga G104.7 | Standard | Standard |
Pengawal CNC Gelung TertutupMedan Permohonan:
Sistem gelung tertutup CNC boleh menyediakan penyelesaian lengkap untuk 5-pemesinan paksi, pusingan dan pemesinan gabungan pengilangan, sesuai untuk peralatan tenaga, pembuatan kereta, pembinaan kapal dan medan 3C (komputer, komunikasi, elektronik pengguna).
